开云 开云体育APP开云 开云体育APP开云 开云体育APPKaiyun App下载 全站Kaiyun App下载 全站Kaiyun App下载 全站嵌件注塑（Insert Molding）广泛应用汽车、医疗、电子和连接器等行业，常见的嵌件为金属。
1）塑料的易塑性、弹性与金属的刚性、強度及耐热性的相互组合补充可牢固地制成复杂精巧的金属塑料一体的产品；减小产品的尺寸和重量；
2）利用塑料绝缘性和金属导电性相组合成型产品能满足电气产品的基本机能；还可以满足某些特殊要求，如导磁性、耐磨性和紧固性等；
4）嵌件注塑增加了产品设计灵活性，给塑料和金属及其它零件的结合提供了新的可能性；
5）避免进行诸如热熔、焊接和铆接等二次加工，这样可以缩短装配时间并降低成本；
6）嵌件不仅仅是金属，也包括布、纸、电线、塑料、玻璃、木材、线圈类、电气零件和塑胶件等多种；
7）对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成一体的产品后，可省去排列密封圈的复杂作业，使得后工序的自动化组合更容易；
8）由于是熔融塑料与金属嵌件的组合，因此与压入成型法等相比较，金属嵌件的间隙可以设计得更窄，产品可靠性更高；更容易通过振动等测试；
9）选择适当的塑料和成型条件，即使对于易变形破损的产品(如玻璃、线圈类、电气部件等)，通过塑料也可密封固定；
11）立式注塑机与机械手、嵌件产品整列装置等的组合，嵌件注塑成型大都可实现自动化生产。
1）嵌件的放置通常会使模具结构复杂化，延长注塑成型周期，增加制造成本，并增加自动化生产难度；
2）嵌件与塑料的热膨胀系数不一致，容易使最终的产品产生内应力，而造成产品破裂；
6）嵌件注塑一旦生产出不良品，如注塑不良、嵌件遗漏、位置不良等，会造成整个产品报废，成本较高；
在各类塑胶齿轮的应用上，苏州维本工程塑料Wintone Z33耐磨静音齿轮专用工程塑料，可以帮助您解决以下问题：
1.POM和PA66齿轮噪音比较大，耐磨耐疲劳性不够的问题，以及POM齿轮易断齿的问题。
2.PA12和TPEE齿轮，太软扭矩太小，耐磨性不够，在60摄氏度以上时，扭力下降比较快。
3.POM和PA66齿轮的耐腐蚀性不够，POM齿轮和注塑功能件易磨损粉屑化的问题。
4.尼龙46齿轮的降噪性不够，尺寸受水份影响比较大。Z33材料作为一款强韧耐磨型工程塑料，在齿轮应用上最显著的特点是：耐磨、静音、耐腐蚀、强韧且不受水份影响。
Z33材料的典型成功应用为：微小型减速齿轮箱、电动推杆、汽车转向系统EPS齿轮、按摩器齿轮、汽油机凸轮、电助力自行车中置电机齿轮、电动剃须刀等等传动齿轮。

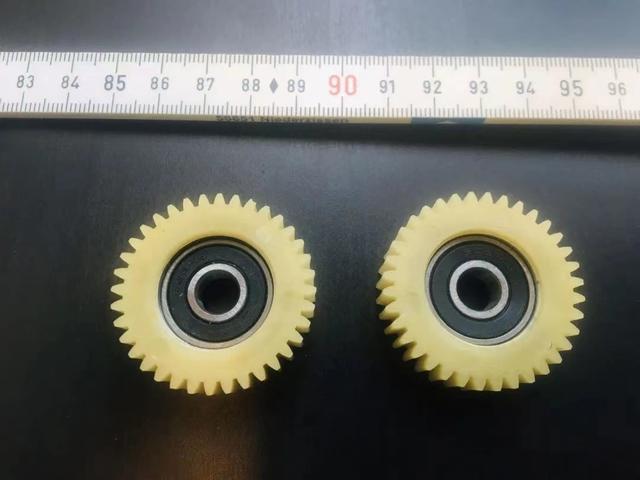

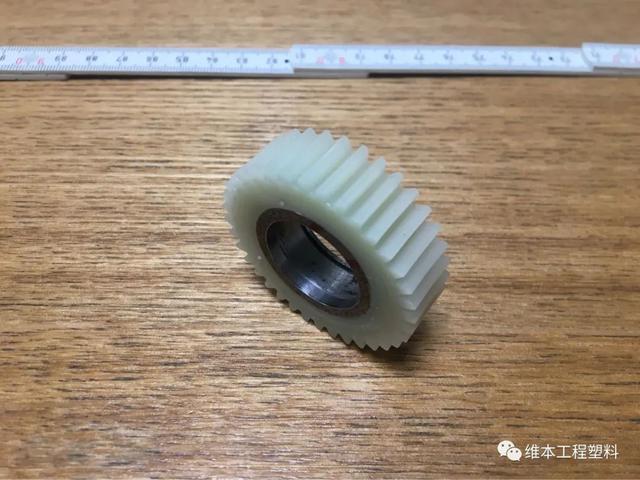

在一些设计场合，需要在注塑制品中嵌入预先成型好的零件（通常为金属制品）。例如，在成型某些注塑制品时，为了增加注塑制品的力学强度和使用寿命，把经常使用的螺孔、螺钉等做成金属的。
（2）在注塑制品中压入黄铜、银等金属嵌件，可以使制品满足导磁、导电要求。
（1）在注射成型前将嵌件放置在模具中，然后注塑成型。由于嵌件大都是人工向模具内安放，所以这种方法会降低注塑制品的生产效率，在目前生产技术条件下比较难以实现自动化。
（2）在注塑制品成型后，将嵌件通过焊接等手段嵌入注塑制品中。常见的压入法有超声波压入法、加热压入法等。为了使定位准确，经常在嵌入部位预留一个锥形孔。这种方法的优点是生产效率较高，但要求设备种类增多，工序较多，同时在嵌件周围可能会产生溢料。开云体育 开云官网
嵌件在注塑制品上的位置是此类制品设计的关键，应该注意如下提及的设计内容。
（1）嵌件应布置在制品的凸台或凸起部位，嵌件的深度应大于凸起部位的高度，以保证注塑制品应有的力学强度。
（2）当同一个制品上有多个嵌件时，尽量使嵌件对称布局。如果将嵌件集中设计在注塑制品的单侧，那么注塑制品可能会产生弯曲、变形或断裂。
（3）嵌件周围塑料层的厚度取决于塑料的种类、塑料的收缩率、塑料与嵌件的膨胀系数之差以及嵌件形状等因素。金属嵌件周围的塑料层越厚，则制品破裂的可能性就越小，并有利于制品的成型。另外，对塑料制品容易产生内应力的地方可以适当增加壁厚。
嵌件材质的选择很重要，其选择的基本原则就是嵌件用材料的膨胀系数与所选用塑料材料的膨胀系数应尽可能接近。如果嵌件材质与塑料材质的线膨胀系数差异太大，两者冷却时收缩率不同，在嵌件周围应力集中，可能导致成型困难并产生辐射状的裂缝。预防的方法是，提供足够的塑料填充在嵌件的四周，或者是增加嵌件与外壁的距离。
大多数塑料的线倍。这需要在制造工艺上进行优化，例如在成型时，一些大型嵌件可以采用预热到料温的方法，以减少收缩率；对于内应力难以消除的制品，可以采用成型后退火处理的方法来降低内应力。
大多数嵌件是由各种有色金属和黑色金属制成的，也有用玻璃、已成型的塑料件等非金属材料制成的。
（1）金属嵌件嵌入部分的周边转角处应设计有圆角或倒角。一般情况下，为减少嵌件周围的塑料因该冷却时产生应力集中而引起的开裂，可设计不少于1×45°的倒角或半径不小于0.5mm的圆弧。
（2）为了使嵌件能够牢固地嵌于制品中，而不致在制品受力时转动或被拔出，嵌件外表面应加工成环形沟槽或滚成棱形花纹或制成其他特殊形状，从而保证嵌件与塑料之间具有牢固的联接。
（3）杆形螺纹嵌件应在无螺纹部分与模具相配合，保证嵌件插入模具并能够定位准确，防止溢料。
（4）杆形嵌件的高度不应超过其定位部分直径的两倍。对于薄而长的嵌件，要避免塑料填充时直接受到冲击，也就是要防止嵌件位置发生移动。当嵌件过长或呈细长杆状时，可以在模具内设支柱以免嵌件弯曲，这时候会在塑料制品上留下工艺孔。
（5）诸如不锈钢片的片状类嵌件，在其四周侧壁上应多设计一些切口及挂台嵌入塑料内。
在各类香薰机底座壳和精油盖等部件的应用上，苏州维本工程塑料Wintone Z63耐精油耐腐蚀、耐高低温冲击、强韧型工程塑料，开云体育 开云官网与传统的PP和PCTG材料相比，Z63材料具有更好的耐精油耐腐蚀性、抗冲击性、尺寸稳定性，可以帮助解决传统的车载香熏材料经过一段时间的精油腐蚀后，会高温开裂的问题，以及抗冲击性不够而碎裂等问题。
特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。
上海，耿先生花了159000元买了一台新能源汽车，本来想着这种车能够方便生活
直击315｜消费者投诉：中免集团日上免税店销售过期化妆品 假货SK-II不予售后
微软自曝花数亿美元为OpenAI组装超算开发ChatGPT 使用数万个英伟达芯片
