大家都知道不锈钢在日常生活中随处可见，又知道不锈钢是生活中不可或缺，但是你知道什么是不锈钢吗？
或者说你知道不知道在生活中经常见到的和不经常见到的那些标签上写着不锈钢的不锈钢以及看上去像是不锈钢的不锈钢是不是真正意义上的不锈钢呢？
在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。
为了保持不锈钢所固有的耐腐蚀性，必须含有12%以上的铬。其中的主要成分是由18%铬-8%镍为基本组成，其他各种元素含量各不相同，组成了各种不同作用的不锈钢。

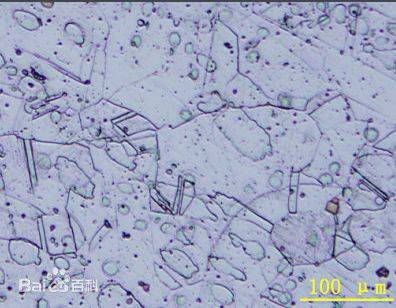

在常温下具有奥氏体组织的不锈钢。钢中含Cr约18%、Ni 8%开云 开云体育~10%、C约0.1%时，具有稳定的奥氏体组织。奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。如加入S，Ca，Se，Te等元素，则具有良好的易切削性。此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以开云 开云体育及甲酸、醋酸、尿素等的腐蚀。此类钢中的含碳量若低于0.03%或含Ti、Ni，就可显著提高其耐晶间腐蚀性能。高硅的奥氏体不锈钢浓硝酸肯有良好的耐蚀性。由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用。

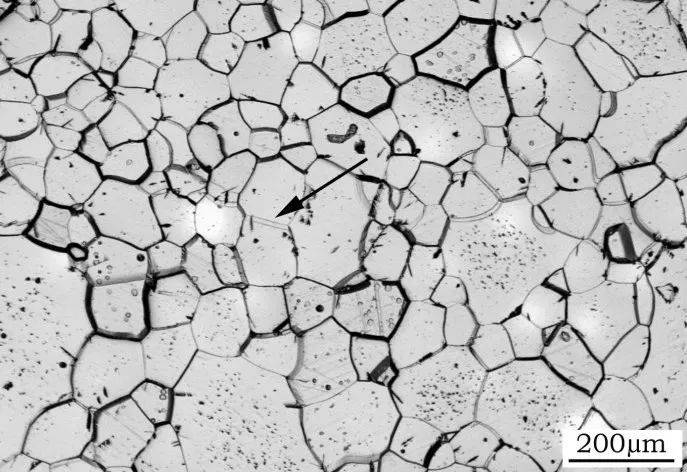

在使用状态下以铁素体组织为主的不锈钢。含铬量在11%~30%，具有体心立方晶体结构。这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等到元素，这类钢具导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。这类钢存在塑性差、焊后塑性和耐蚀性明显降低等缺点，因而限制了它的应用。炉外精炼技术（AOD或VOD）的应用可使碳、氮等间隙元素大大降低，因此使这类钢获得广泛应用。

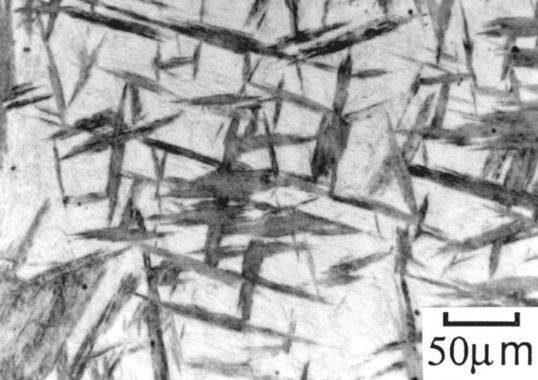

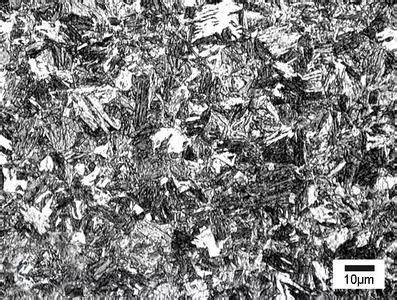

通过热处理可以调整其力学性能的不锈钢，通俗地说，是一类可硬化的不锈钢。典型牌号为Cr13型，如2Cr13 ,3Cr13 ,4Cr13等。粹火后硬度较高，不同回火温度具有不同强韧性组合，主要用于蒸汽轮机叶片、餐具、外科手术器开云 开云体育械。根据化学成分的差异，马氏体不锈钢可分为马氏体铬钢和马氏体铬镍钢两类。根据组织和强化机理的不同，还可分为马氏体不锈钢、马氏体和半奥氏体（或半马氏体）沉淀硬化不锈钢以及马氏体时效不锈钢等。

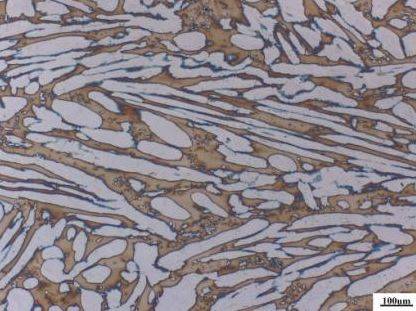

是奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
不锈钢的一个显著特点是对浓硝酸和稀硝酸具有固有的耐蚀性。这种性能使其能很容易地从大多数其他金属或合金中加以区分。但高碳型420和440钢在进行硝酸点试验时则稍受腐蚀，有色金属遇到浓硝酸时立即会被腐蚀。而稀硝酸对碳钢具有强烈的腐蚀性。
当奥氏体不锈钢经大压下冷轧或冷作硬化时，作为区分不锈钢的一种方法———磁性试验法就不适用了。在这种情况下，应把试样加热至1010~1093度并进行水淬。经过这样的处理后，奥氏体不锈钢将完全失去磁性，其硬度通常也不大于RB85。要把410，414，416，和413钢从430，430F和446钢中区分出来的线钢的硬度小于Rc24，这类钢的线材很容易用手进行弯曲。其他4个钢种的硬度为 Rc36-43；其线材具有较强的磁性，很难用手弯曲。
硫酸铜点试验是快速区分普通碳素钢和所有类型的不锈钢的最简便方法。所使用的硫酸铜溶液的浓度为 5%-10%. 在进行点试验前，试验区应彻底清除油脂或各种杂质，并用软磨布磨光一个小区域，然后再用滴瓶向清理后的区域滴注硫酸铜溶液。普通碳素钢或铁在几秒钟内就会形成一层表面金属铜，而不锈钢的表面则不产生铜沉淀或显示铜的颜色。
磷酸试验用于区分铬镍不锈钢和铬镍钼不锈钢。在0.5% 氟化钠溶液中加入浓磷酸，再加热到60~66度，把试样浸入这种热溶液。316和317钢在这种溶液中不发生反应，而铬镍钢在这种溶液中会缓慢地产生气泡。
